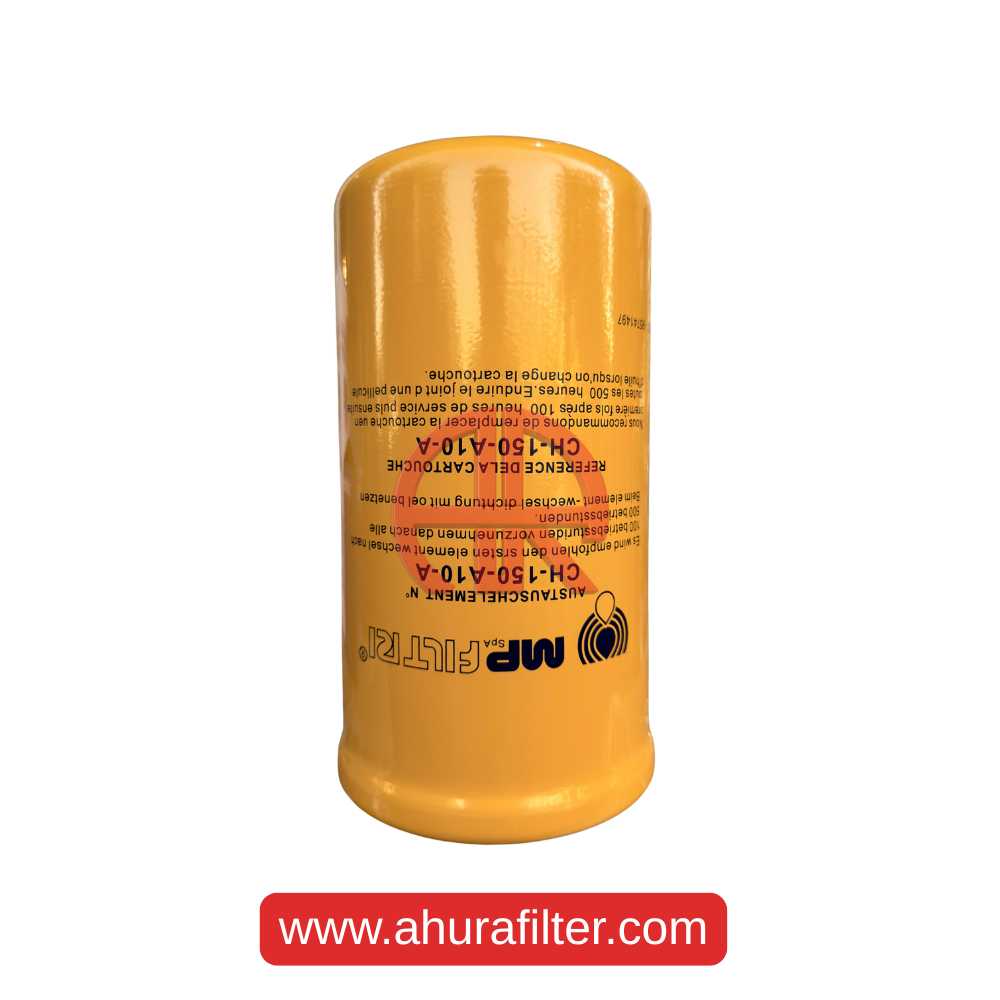

✅ مشخصات فنی کامل فیلتر MP Filtri CH-150A10-A

📌 سری و نوع فیلتر

• Series: CH – Cartridge for MSH Spin-On Filters

• Model: CH-150A10-A

• Filter Type: Spin-on / Return Line Filter

• Installation: عمودی (Vertical Mounting)

• Application: Low Pressure، خطوط برگشت روغن (Return Line)

🔧 فیلتراسیون / Media Specifications

کد A10 نشان‌دهنده نوع مدیا و دقت فیلتراسیون است:

Media Type = A10

• نوع مدیا: Inorganic Microfiber (الیاف شیشه‌ای)

• Filtration Absolute = 10 μm

• Equivalent Nominal Rating ≈ 10–12 μm

این یعنی این فیلتر مخصوص سیستم‌های دقیق هیدرولیک است.

🔥 مشخصات عملکرد (Performance)

فشار مجاز و بای‌پس

• Maximum Working Pressure: 3.5 MPa = 35 bar

• Bypass Valve Opening Pressure: 2.5 bar ±10%

جهت جریان

• Oil Flow Direction: Outside → Inside

Drop Pressure Curve

• مطابق کاتالوگ، افت فشار اولیه Δp به ویسکوزیته و دبی بستگی دارد.

• برای روغن 46 cSt و دبی 120 L/min → افت فشار کل حدود 0.4 bar

🌡️ بازه دمای کاری (Operating Temperature)

• از –20°C تا +110°C

⚙️ سازگاری با سری MSH

CH-150 مخصوص نصب روی فیلترهای MSH 150 است.

MSH 150 Specifications:

• Max Flow Rate: 195 L/min

• Connection Thread: M45 × 2

• Housing Material: Aluminum

• Element Material: Painted Steel + Microfiber Media

📐 ابعاد فیلتر CH-150 (از ساختار سری CH استخراج‌شده)

برای CH 100–150 (طبق جدول MP Filtri):

⚠️ نکته

MP Filtri برای المنت‌های CH به‌صورت مستقیم طول/قطر را ذکر نکرده اما:

• طبق MSH150 → طول فیلتر کامل 354 mm

• وزن المنت CH150 (فیلتر داخلی) → 3.3 kg

این اعداد برای سایت کافی و استاندارد هستند.

🛠️ مشخصات تکمیلی

• Seals: NBR (کد A)

• Filter Style: Spin-On, Cartridge Type

• Mounting: Vertical

• Recommended Total Pressure Drop for Clean Filter: 0.4 – 0.6 bar

• Working Fluid: Mineral Oil (ISO 46 – ISO 68)

🚧 کاربردهای رایج

این فیلتر در موارد زیر استفاده می‌شود:

• سیستم‌های برگشت روغن هیدرولیک (Return Line)

• ماشین‌آلات صنعتی و معدنی

• پرس‌ها، تزریق پلاستیک، لیفت‌ها

• سیستم‌های روانکاری

• پاورپک‌های هیدرولیک
